Prj167 的具体作业是什么？末端执行器如何设计？

工程触发点：销钉缺失是输电线路的隐性风险

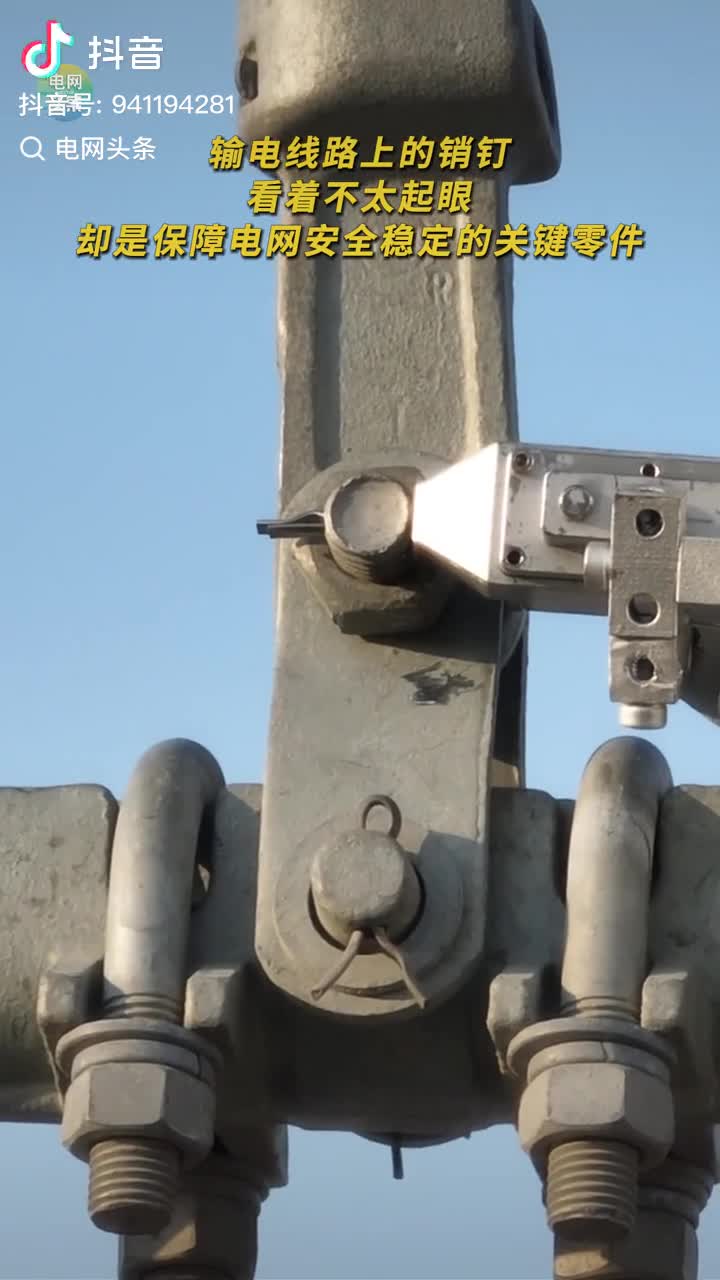

500 kV 架空输电线路的导线由线夹固定在杆塔横担上。线夹螺栓由开口销（cotter pin）防松，防止螺母在振动中脱落。开口销体积很小，但一旦缺失，螺母松动会引起导线偏移，严重时导致相间短路或断线——这是影响电网稳定性的安全隐患，需要定期巡检并及时补装。

传统作业方式是人工登塔，带电环境下风险极高。Prj167 的目标是用机器人在不停电的情况下完成销钉的自主插拔，将人从这类高风险精细作业中解放出来。

同类系统参考：豫超飞象

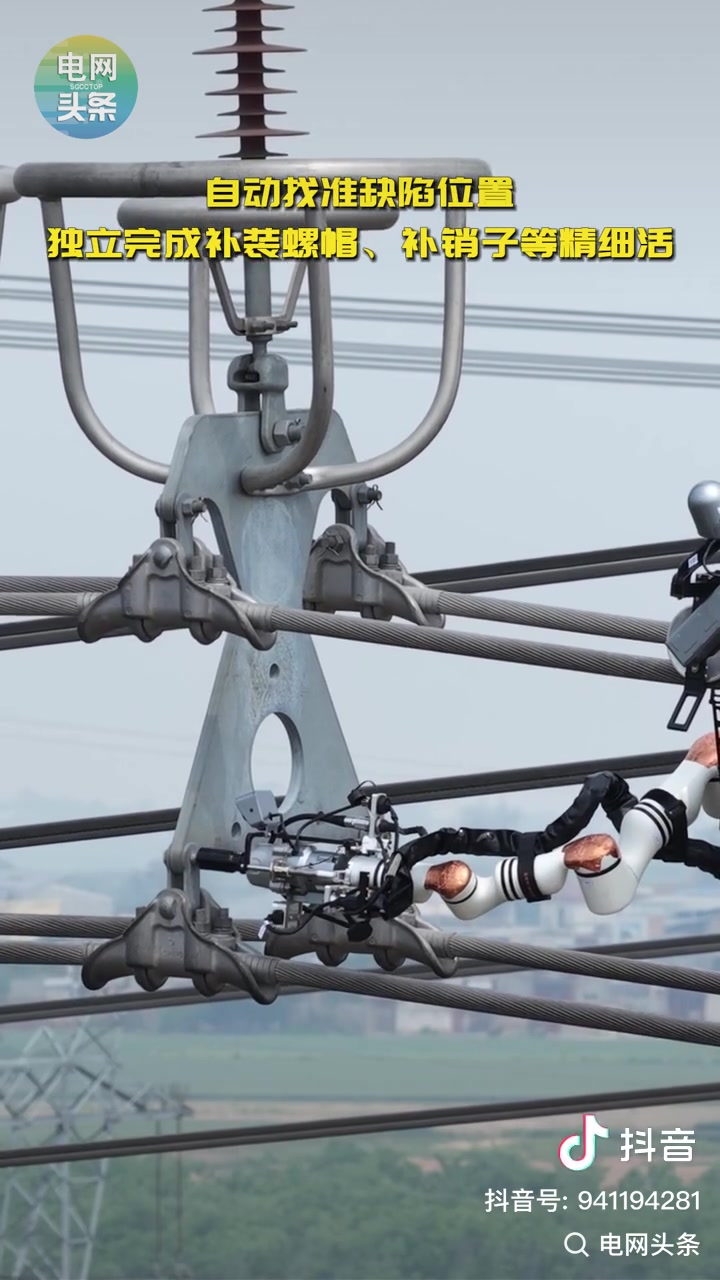

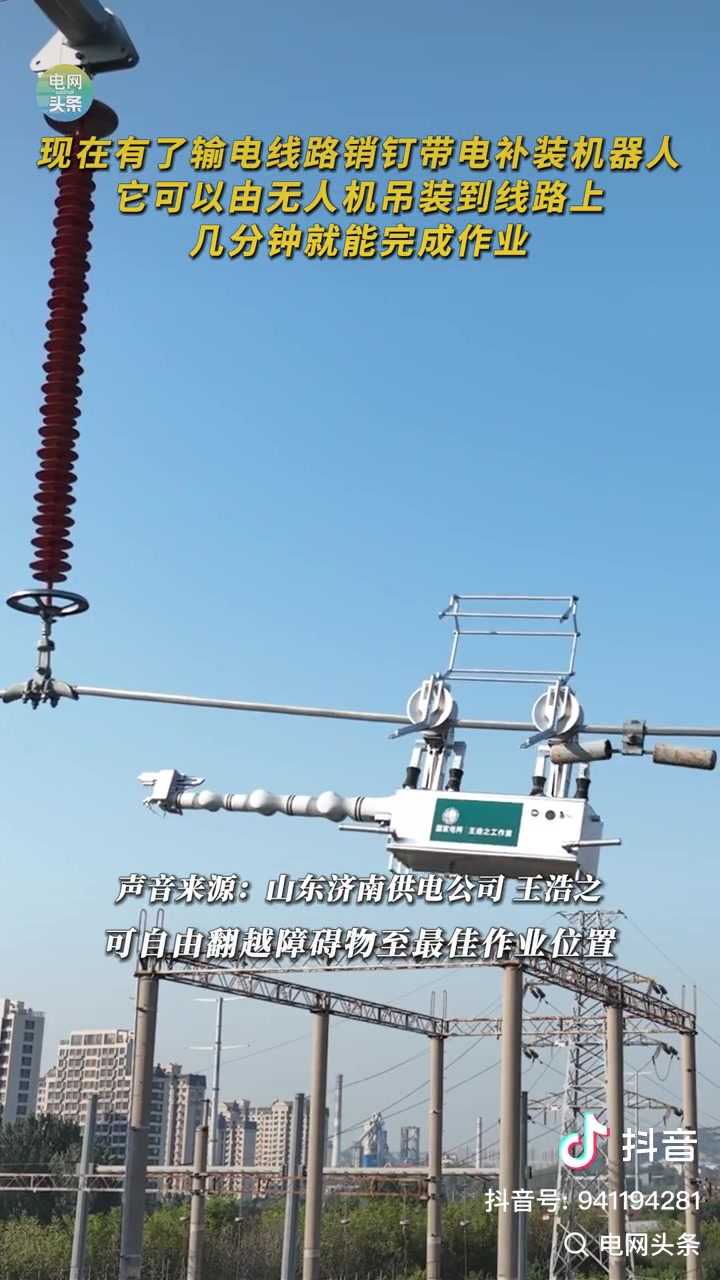

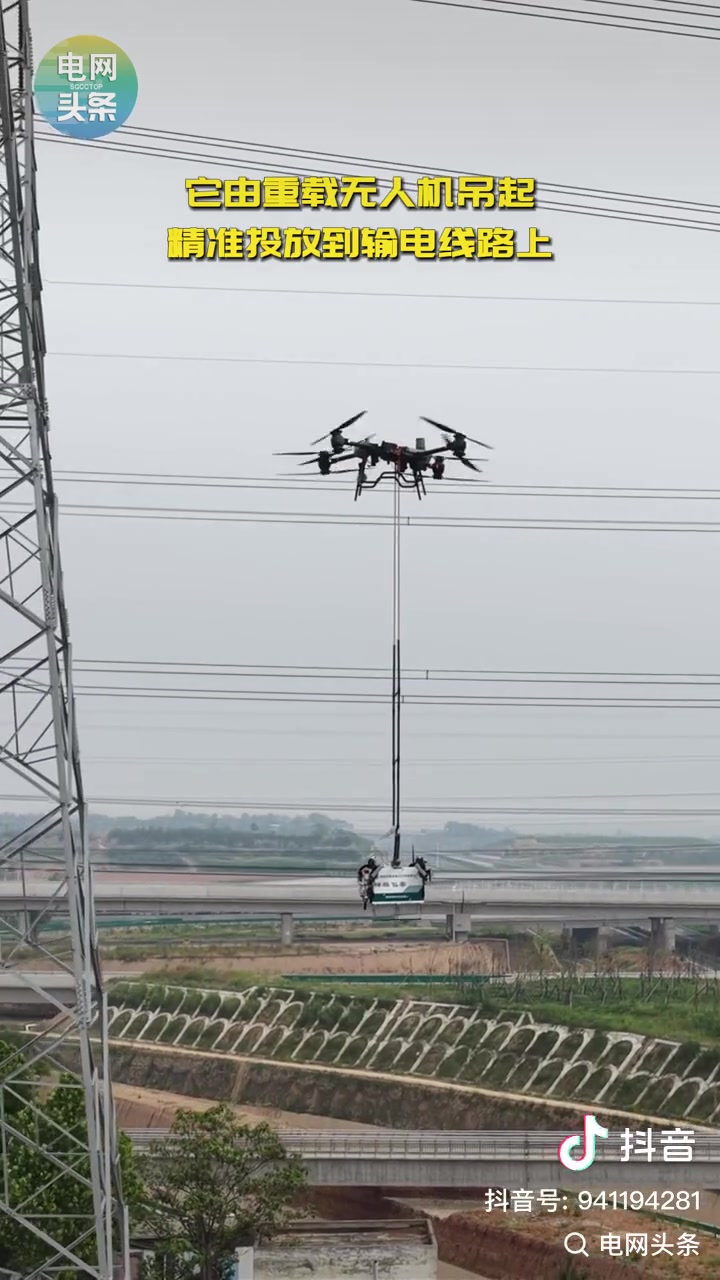

在工程背景上，国内已有同类系统率先落地。河南洛阳 500 kV 马惠线上部署的”豫超飞象”机器人由重载无人机吊装投放，能够自动找准缺陷位置，独立完成补装螺帽、补销子等精细作业。

这类系统目前依赖遥操作——操作员通过力反馈手柄（如 Phantom Omni）实时发指令，自身充当安全兜底。Prj167 的研究目标是在此基础上推进到自主操作（Human-on-the-Loop），这也是 EICPS 框架存在的直接动机（→ 什么是 EICPS？）。

末端执行器设计

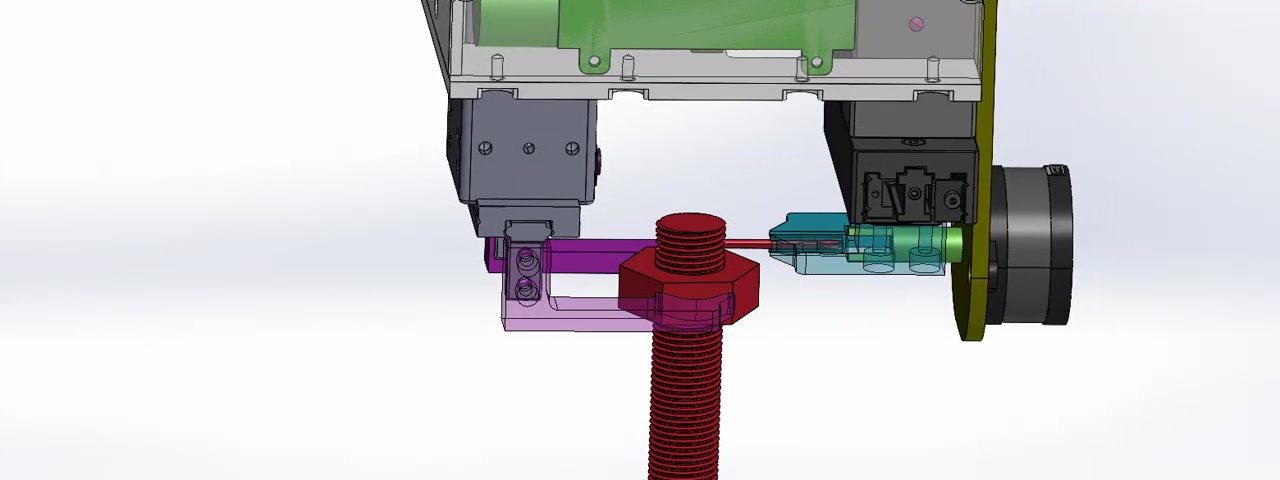

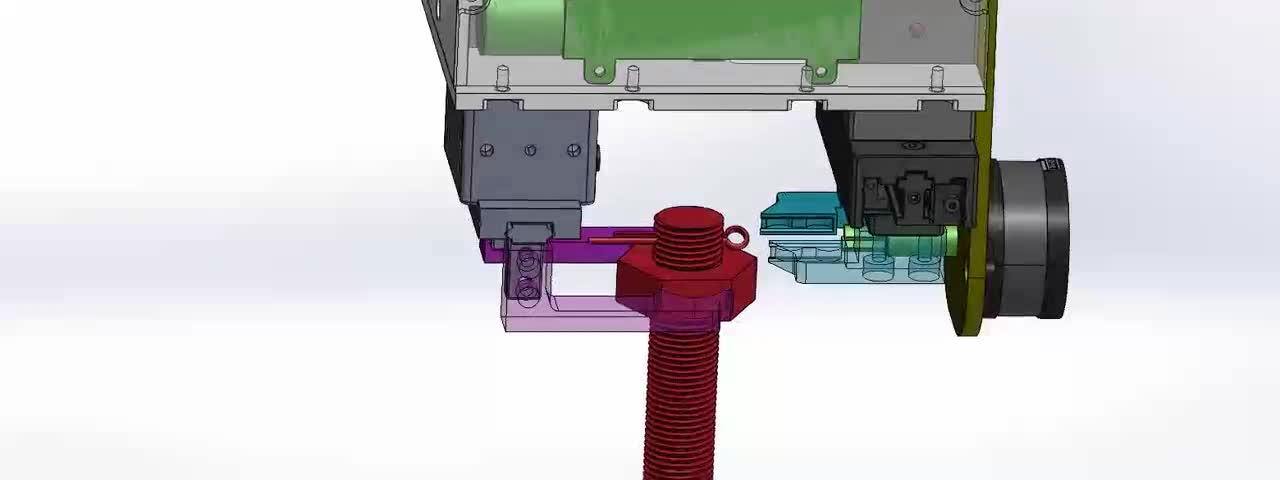

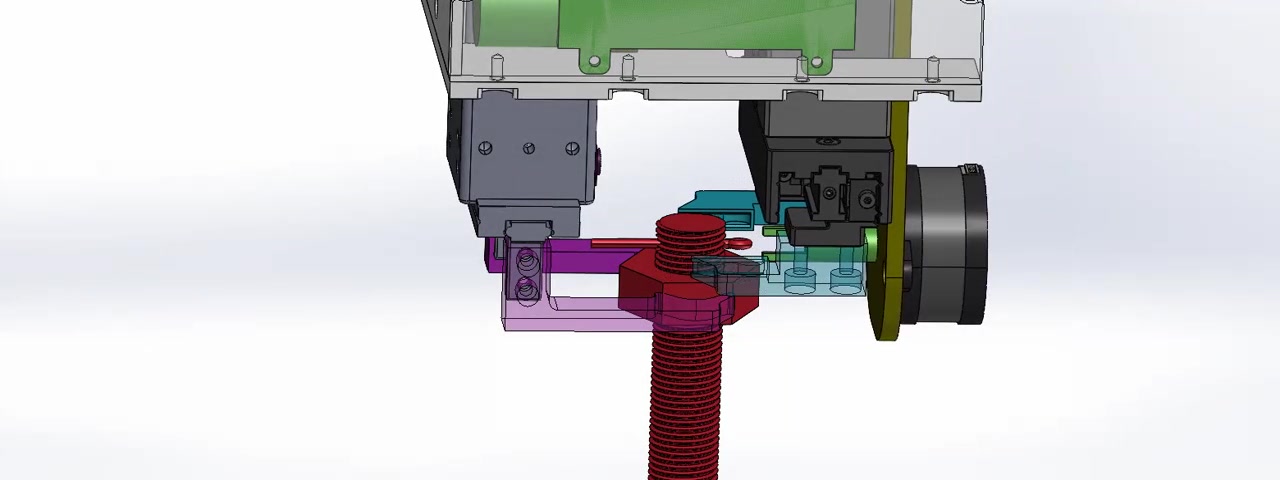

Prj167 的末端执行器专为插拔销钉任务定制，下面三帧来自 SolidWorks 动画，展示了关键运动阶段：

主要结构部件（按颜色区分）：

从 SolidWorks 装配图可以识别出五个功能子系统：

红色——销钉驱动组件：带螺纹的销钉本体及其推进机构。销钉直径与线夹螺栓孔匹配，螺纹设计确保在振动环境中不会自行脱出。

紫色/粉色——夹持定位机构：C 形夹具，负责在插销前将末端执行器锁定到螺栓头的已知位置，消除因导线振动引起的对准误差。这是分离式设计思想在硬件层的体现——先锁定，再作业。

青色——传感模块：视觉或接近传感器，用于在锁定前检测螺栓孔的精确位置（EKF 状态估计的物理来源，对应 $\mathcal{M}_{lat}$ 层感知）。

黄色——旋转驱动器：电机或舵机，驱动销钉的旋转插入动作，提供足够的插入力矩。

灰色——结构框架：支撑整个执行器并与机械臂腕部接口连接。

与 EICPS 框架的对应关系

末端执行器是整个 EICPS 架构中 Body 层 的核心硬件，但其设计选择本身来自更高层的数学分析：

为什么必须先夹持再插销？ 这不是工程经验，而是数学约束的直接推论。导线振动（三维 PDE 系统）在机械臂夹持期间持续激励末端执行器，不先锁定就无法满足 STL 安全规约中对定位精度的要求（→ 分离式设计为什么是数学必要条件？）。

夹持阶段 对应 Flow-Jump 混合系统中的 Jump（锁紧事件）：机器人从巡线模式切换到作业模式，状态跃变，CBF 的状态空间从无穷维（巡线时与导线耦合）收缩为有限维（夹持后位姿固定）。这是形式化验证得以成立的物理前提（→ 旧方案为什么是结构性失败？）。

插销阶段 对应 Flow（连续作业阶段）：关节空间 $q \in \mathbb{R}^6$，动力学有解析形式，CBF-QP 可在 1 kHz 内求解，STL 规约（末端不与金具碰撞、销钉到位力矩满足阈值）可实时验证。

EvidencePack 记录的正是这个阶段的验证结果：$\{P, A, x_{act}, \varphi, \rho^*, v\}$，其中 $\varphi$ 包含”插销力矩在 $[0, T_{作业}]$ 内始终在规定范围内”和”末端与金具的距离始终 $\geq d_{safe}$“这两条 STL 规约。

作业流程总结

无人机吊装 → 上线夹持（Jump）→ 视觉定位销孔 →
插销执行（Flow · CBF 实时监控）→ 力矩验证到位 →
夹具释放（Jump）→ 退出 → EvidencePack 打包

整个流程中，操作员以 Human-on-the-Loop 角色监督，不再需要实时干预每个动作细节。形式化安全保证由 EICPS Spine 层提供，而不依赖操作员的反应速度。

→ 什么是 EICPS？ · 分离式设计的数学必要性 · 什么是 EvidencePack？ · 一张图读懂 EICPS 框架
